三菱數控系統多系列相關功能分類的介紹

發布者：宋麗影    來源：蘇州吉海機電設備有限公司     發布時間：2020-8-1

三菱數控系統各系列功能分類介紹：

三菱數控系統由數控硬件和數控軟件兩大部分來工作的。數控系統的硬件由數控裝置、輸入/輸出裝置、驅動裝置和機床電器邏輯控制裝置等組成!

工業中常用的三菱數控系統有:

M80系列; M700V系列; M70V系列; M70系列; M60S系列; E68系列; E60系列; C6系列; C64系列; C70系列;

三菱數控系統主機故障現象有:

卡進度條不顯示、通訊不上,不能復位、黑屏、不啟動、按鍵失靈、顯示屏花屏、顯示屏屏壞、不進系統、卡開機畫面、不能正常開機、啟動無力、運行抖動、失磁、過流、過載、跑位、輸出不平衡、位置不準一通電就報警、-通電就跳閘、 電機發熱發燙、電機運轉異常等;

三菱M700V系列

1.控制單元配備最新RISC 64位CPU和高速圖形芯片,通過一體化設計實現完全納米級控制、超一流的加工能力和高品質的畫面顯示。

2.系統所搭配的MDS-D/DH-V1/V2/V3/SP、MDS-D-SVJ3/SPJ3系列驅動可通過 高速光纖網絡連接,達到最高功效的通信響應。采用超高速PLC引擎,縮短循環時間。

3.配備前置式IC卡接口。

4.配備USB通訊接口。

5.配備10/100M以太網接口。

6.真正個性化界面設計(通過NC Designer或c語言實現) , 支持多層菜單顯示。

7.智能化向?qū)Чδ?支持機床廠家自創的html、jpg等格式文件。

8.產品加工時間估算。

9.多語言支持( 8種語言支持、可擴展至15種語言)

10.完全納米控制系統,高精度高品位加工.

11.支持5軸聯動，可加工復雜表面形狀的工件多樣的鍵盤規格(橫向、縱向)支持.

12.支持觸摸屏,提高操作便捷性和用戶體驗.

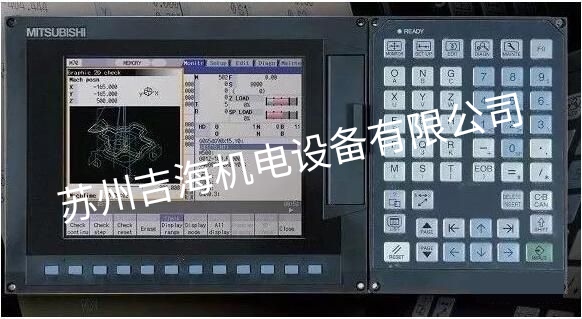

三菱M70V系列

1,針對客戶不同的應用需求和功能細分,可選配M70V Type A:11軸和Type B:9軸

2,M70VA銑床標準支持雙系統

3,M70V系列最小指令單位0.1微米,內部控制單位提升至1納米

4,最大程序容量提升到2560m (選配) , 增大自定義畫面存儲容量(需要外接板卡)

5,M70V系列擁有與M700V系列相當?shù)腜LC處理性能

6,畫面色彩由8bit提升至16bit ,效果更加鮮艷。

7,標準提供在線簡易編程支援功能( NaviMill、NaviLathe) , 簡化加工程序編寫.

8,NC Designer自定義畫面開發對應,個性化界面操作,提高機床廠商知名度

9,標準搭載以太網接口( 10BASE-T/100BASE-T ) , 提升數據傳輸速率和可靠性

10,PC平臺伺服自動調整軟件MS Configurator ,簡化伺服優化手段

11,支持高速同期攻牙OMR-DD功能,縮短攻牙循環時間,最小化同期攻牙誤差

12,全面采用高速光纖通信,提升數據傳輸速度和可靠性

三菱M60S系列

1、所有M60S系列控制器都標準配備了RISC64位CPU ,具備目前世界上最高水準的硬件性能。( 與M64相比,整體性能提高了1.5倍) 2、高速高精度機能對應,尤為適合模具工。

( M64SM-G05P3 : 16.8m/min以上, G05.1Q1 :計劃中)標準內藏對應全世界主要通用的.

12種多國語言操作界面(包括繁體/簡體中文)

3、可對應內含以太網絡和IC卡界面( M64SM-高速程序伺服器: 計劃中)

4、坐標顯示值轉換可自由切換(程序值顯示或手動插入量顯示切換)

5、標準內藏波形顯示功能,工件位置坐標及中心點測量功能

6、緩沖區修正機能擴展:可對應IC卡/計算機鏈接B/DNC/記憶/MDI等模式

7、編輯畫面中的編輯模式,可自行切換成整頁編輯或整句編輯。

8、圖形顯示機能改進:可含有道具路徑資料,以充分顯示工件坐標及道具補償?shù)膶嶋H位置。

9、簡易式對話程序軟件(使用APLC所開發之Magicpro-NAVIMILL對話程序)

10、可對應Windows95/98/2000/NT4.0/Me的PLC開發軟件

11、特殊G代碼和固定循環程序,如G12/13、G34/35/36、 G37.1等。

三菱E68系列

1.內含64位CPU的高性能數控系統,采用控制器與顯示器-體化設計 ,實現了超小型化。

2.伺服系統采用薄型伺服電機和高分辨率編碼器( 131 , 072脈沖/轉),增 星/絕對式對應。

3.標準4種文字操作界面:簡體/繁體中文,日腦/英文。

4.由參數選擇車床或銑床的控制軟件,簡化維修與庫存。

5.全部軟件功能為標準配置,無可選項,功能與M50系列相當。

6.標準具備1點模擬輸出接口,用以控制變頻器主軸。

7.可使用三菱電機MELSEC開發軟件GX- Developer ,簡化PLC梯形圖的開發。

8.可采用新型2軸一體的伺服驅動器MDS-R系列 ,減少安裝空間。

9.開發伺服自動調整軟件,節省調試時間及技術支援之人力。

三菱C6系列

1,滿足生產線(汽車發動機等)部品加工要求,提高了可靠性,縮短了故障時間。

2,對應多種三菱FA網絡: MEL SECNET/10、以太網和CC-LINK ,實現了以10M/100Mbps的速度進行高速、大容量的數據通訊，進一步提高生產線的

加工效率。

3,NC內藏PLC機能強化: GX-Developer對應;指令種類充實;多個PLC程序同時運行;運行中PLC程序修改;多系統PLC接口信號配置等。

4,專機用PLC指令擴充:增加了ATC、ROT、 TSRH、 DDBA、 DDBS指令 ,簡化了PLC程序設計。女數控功能強化、多軸、多系統對應。

三菱C70系列

1.滿足生產線(汽車發動機等)部品加工要求,提高了可靠性,縮短了故障時間

2.-塊基板上同時最大可連接2個N(控制器

3.強化了數控功能(單個NC控制器內支持最大系統數7 ,大支持6主軸)

4.標準采用彩色觸摸屏顯示器，可用GT Designer自定義操作界面

5,PC平臺伺服自動調整軟件MS Configurator ,簡化伺服優化手段

6.全面采用高速光纖通信,提升數據傳輸速率和可靠性
