西門子840Dsl數控系統常見故障維修分享

發布者：宋麗影    來源：蘇州吉海機電設備有限公司     發布時間：2020-8-14

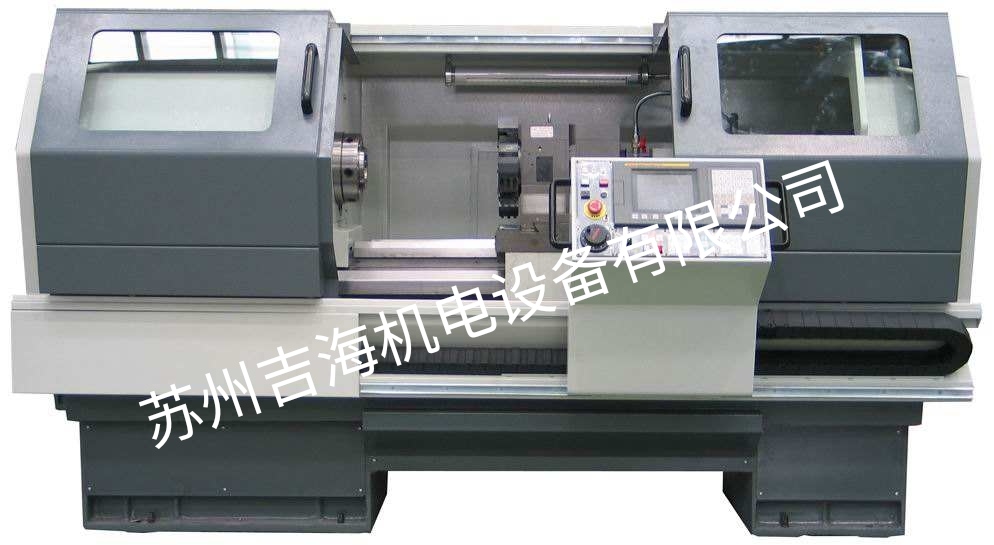

西門子840Dsl數控系統維修各種疑難雜癥

西門子840Dsl數控系統維修各種疑難雜癥：7段碼指示燈無顯示，自檢不過，LED燈顯示2，數碼管顯示1，數碼管數字一直跳換閃爍維修，H1、H2全亮，7段碼顯示8，7段碼數字翻轉數據不能總清，NCU板子循環顯示A025，840D床子NCU顯示1，西門子NCU板子故障碼3，電池、風扇故障，數據不能保持，接口故障，與PLC鏈接不上，西門子840Dsl數控系統維修各種疑難雜癥、西門子專業維修找上海仰光電子有限公司、電氣專業維修西門子840D、840D sl、810D數控系統NCU/CCU數控單元常見故障：7段碼指示燈無顯示，自檢不過，LED燈顯示2，數碼管顯示1，數碼管數字一直跳換閃爍維修，H1、H2全亮，7段碼顯示8，7段碼數字翻轉數據不能總清，NCU板子循環顯示A025，840D床子NCU顯示1，西門子NCU板子故障碼3，電池、風扇故障，數據不能保持，接口故障，與PLC鏈接不上，NCU與機床無法通訊，NCU板子通訊不上，數碼管數字不停閃維修，NCU報警，NCU不正常等等故障維修。

西門子840Dsl數控系統維修各種疑難雜癥?西門子840DSL系統常用維修方法：
據了解，該公司近年賬面現金充裕，且資產負債率連年走低，若合理利用資金杠桿，擴產計劃并非只有上市一條路，得邦照明執著于IPO，被指是像為上市而上市。相關分析人士指出，LED行業未來可能會遇見發展瓶頸。過去幾年間，LED替代傳統光源，給了該行業一個發展機會，不過，這個置換完成后，LED行業就會面臨市場空間限制的瓶頸。在行業前景尚存風險，又嚴重依賴大客戶的前提下，得邦照明募資擴產完全沒必要。全球照明市場的競爭主要集中于LED領域，目前LED行業仍是一個產能過剩的行業，預計未來的增幅很有限。

公司接到數家西門子840D系統數控設備使用單位，因?yàn)椴磺‘?dāng)?shù)臄?shù)控設備維護，從而造成西門子NCU出現故障，那么公司在長期西門子NCU維修工作中，總結了一些維修與維護注意事項，供西門子840D系統使用者參考、在對西門子840D系統維護前，必須對NC以及PLC程序做好備份。
2、在通電情況下，取出西門子NCU-BOX正面電池與風扇插卡，可用工業酒精清洗，然后用電吹風烘干。
3、西門子NCU-BOX下面雙風扇，可以直接取下，用酒精清洗，電吹風烘干。
4、在斷電情況下，將西門子NCU-BOX帶NCU一起取下，NCU主板小心取出，打開BOX蓋子，取出電源板，用酒精清洗，電吹風烘干。(30分鐘內完成)
5、NCU主板如果是干灰塵，用干凈小毛刷配合吹風機處理干凈;油灰就要用酒精清潔干凈，然后烘干。(切記主板上面的幾個插卡不要取下，清洗的時候一定要小心，CF卡可以取下，30分鐘內完成。)
6、安裝之后進行通電試運行，如果正常，可以從事以下步驟。
7、如果西門子NCU啟動正常，但有很多報警號。這是用戶程序丟失，要執行NC和PLC總清，可以參考西門子840D系統用戶手冊，然后找出備份，重新安裝NC與PLC程序。
正常情況下，NCU數碼管顯示為6，在出現故障的情況下，有可能會無顯示，或顯示8，顯示1，顯示3，顯示4，這都在提醒我們NCU出現了故障，這時就需要專業的維修公司進行診斷維修。

西門子NCU數控單元，是西門子系統控制單元，負責NC所有的功能，機床的邏輯控制，還有和MMC的通訊，它由一個COM CPU板、一個PLC CPU板和一個DRIVE板組成。NCU上面設置了OPI、MPI、Profibus接口。
正常情況下，系統上電開機后，NCU會進行自檢，數碼管數字跳動，LED指示燈會閃爍，自檢結束無問題后，數碼管顯示6，兩個綠燈亮。
常見故障：送電瞬間所有燈都亮，但是數碼管無顯示，然后所有燈瞬間變暗；POK燈熄滅，數碼管不亮，NCU板子H1,H2燈全亮的故障， NCU不能啟動，數碼管顯示1，數碼管顯示3，數碼管顯示4，LED燈亮5，指示燈全閃，自檢無法通過，數碼管顯示8。



西門子840D機床在使用過程中突然出現斷掉情況，導致機床數據丟失，對NCK進行總清，偶爾會發生NCU無法完成自檢情況，并且會出現120202或者120201報警，顯示“等待NC/PLC聯接"，觀察機床面板，發現MCP面板燈不停閃爍。
對于上述情況，面板燈不停閃爍，需要注意有可能是NCU出現的問題，檢查NCU至MCP面板紫色電纜，是否有虛接現象，必要時更換電纜，排除電纜問題，查看NCU指示燈是否正常，如指示燈未顯示6及綠色燈亮，則可以確認為NCU出現了故障，需要進行維修。



西門子840D數控機床報警300504故障維修，蘇州吉海機電設備有限公司專業數控加工中心，西門子各種自動化數控生產線，數控機床，數控專用設備，包括：立式加工中心、臥式加工中心、龍門加工中心、車削中心，進口國產各數控車床，各種數控磨床，數控內外圓磨床，各種放電加工機，磨削機床，數控雕銑機，數控液壓卷板機，激光切割機、打標機、焊接機，數控沖床，數控折彎?rùn)C(jī)床，快走絲、慢走絲線切割機床，數控磨齒機床，電路板打孔機，電火花打孔機維修，公司擁有先進、尖端的檢測儀器及專業維修，如示波器、邏輯分析儀、集成電路在線測試儀、負載試驗裝備等，實現無圖紙化芯片級維修，修復率達95%以上。

西門子840D數控系統是西門子公司推出的一款中**的真正全數字的數控系統。840D數控系統一般來說是比較穩定的,系統自身較少發生故障,絕大部分故障為外圍故障。在實際工作當中,PLC、驅動模塊、光柵尺、伺服電動機及其編碼器均有可能發生故障。這些故障屬于數控系統故障。造成數控系統故障的原因,大多是由于系統硬件故障引起的。

西門子840D系統的組成SINUMERIK840D是由數控及驅動單元（CCU或NCU），MMC,PLC模塊三部分組成，由于在集成系統時，總是將SIMODRIVE611D驅動和數控單元(CCU或NCU)并排放在一起，并用設備總線互相連接，因此在說明詩二者劃歸一處。

L人機界面

人機交換界面負責NC數據的輸入和顯示,它由MMC和OP組成

MMC(Man Machine Communication)包括：OP(Operation panel)單元，MMC,MCP

(Machine Control Panel)三部分。MMC實際上就是一臺計算機，有自己獨立的CPU,還可以帶硬盤，帶軟驅；OP單元正是這臺計算機的顯示器，而西門子MMC的控制軟件也在這臺計算機中。

1.MMC

我們常用的MMC有兩種：MMCC100.2和MMC103,其中MMC100.2的CPU為486,不能帶硬盤；而MMC103的CPU為奔騰，可以帶硬盤，一般的，用戶為SINUMERIK810D配MMC100.2,而為SINUMERIK840D配MMC103.

※ PCU(PC UNIT)是專門為配合西門子新的操作面板OP10、OP10S、OP10C、OP12、

OP15等而開發的MMC模塊，目前有三種PCU模塊--PCU20、PCU50、PCU70, PCU20對應于MMC100.2，不帶硬盤，但可以帶軟驅；PCU50、PCU70對應于MMC103,可以帶硬盤，與MMC不同的是：PCU50的軟件是基于WINDOWS NT的。PCU的軟件被稱作HMI,

HMI有分為兩種：嵌入式HMI和高級HMI。一般標準供貨時，PCU20裝載的是嵌入式 HMI,而PCU50和PCU70則裝載高級HMI.

2.OP、上海仰光電子維修公司。

OP單元一般包括一個10.4〃TFT顯示屏和一個NC鍵盤。根據用戶不同的要求，西門子為用戶選配不同的OP單元，如：OP030,OP031,OP032,OP032S等，其中OP031為常用。

3.MCP

是專門為數控機床而配置的，它也是OPI上的一個節點，根據應用場合不同，其布局也不同，目前，有車床版MCP和銑床版MCP兩種。對810D和840D，MCP的MPI地址分別為14和6，用MCP后面的S3開關設定。

對于SINUMERIK840D應用了MPI（Multiple Point Interface）總線技尸傳輸速率為187.5k/秒，OP單元為這個總線構成的網絡中的一個節點。為提高人機交互的效率，又有OPI（Operator PanelInterface）總線，它的傳輸速率為1.5M/秒

1.NCU數控單元

   SINUMERIK840D的數控單元被稱為NCU（Numenrical Controlunit）單元：控制單元,負責NC所有的功能,機床的邏輯控制,還有和MMC的通訊 它由一個COM CPU板. 一個PLC CPU板和一個DRIVE板組成.

根據選用硬件如CPU芯片等和功能配置的不同，NCU分為NCU561.2,NCU571.2,

NCU572.2,NCU573.2(12軸)，NCU573.2(31軸)等若干種，同樣，NCU單元中也集成SINUMERIK840D數控CPU和SIMATIC PLC CPU芯片，包括相應的數控軟件和PLC控制軟件，并且?guī)в?/span>MPI或Profibus借口，RS232借口，手輪及測量接口，PCMCIA卡插槽等，所不同的是NCU單元很薄，所有的驅動模塊均排列在其右側。西門子840D數控機床報警300504故障維修，西門子操作面板維修,按鍵不靈維修,部分按鍵失靈維修,液晶屏碎維修,進水維修,背光暗淡維修,顯示不清晰維修,屏幕模糊維修,上電無顯示維修,運行不正常維修,按鍵膜更換,主板維修,燈管銷售,液晶屏銷售,功能鍵無反應維修.我們突出的產品SINUMERIK 840D，它在復雜的系統平臺上，通過系統設定而適于各種控制技術。840D與SINUMERIK_611數字驅動系統和SIMATIC 可編程控制器一起，構成全數字控制系統，它適于各種復雜加工任務的控制，具有優于其它系統的動態品質和控制精度。

標準控制系統的特征是具有大量的控制功能，如鉆削、車削、銑削、磨削以及特殊控制，這些功能在使用中不會有任何相互影響。由于開放的結構，這個完整的系統也適于其它技術如夾、沖壓和激光加工等。

-- SINUMERIK 840D的突出之處在于其不斷擴展的特性。

-- SINUMERIK 840D強大的網絡功能，使其突現現代化管理成為可能。

-- 例如，NC現在包括神經網絡，其自學習、自?xún)?yōu)化系統使系統的調整時間大為縮短。精調也可按機床用戶的要求簡單自動地進行。

-- 另外在SINUMERIK 840D和SIMODRIVE 611的基礎上，只需較少的硬件和軟件投資，即可生成易于使用的仿形數字化系統。

-- 最大限度集成是我們的一貫作風，SINUMERIK 840D集成在與SIMODRIVE 611控制模塊相同的 50mm寬框架中，將SINUMERIK 840D，SIMODRIVE 611D，加上先進的SIMATIC S7系統，即為機床的自動化提供了的解決方案：全數字化的系統、革新的系統結構、更高的控制品質、更高的系統分辨率以及更短的采樣時間，確保了原本的工件質量。

SINUMERIK 840D：標準的數控系統適于幾乎所有的應用

它采用了雕*先進的控制概念：預讀，前饋，加速度平滑(Jerk)。

例如，具有數控系統和SIMODRIVE間數字通訊的車床可以達到磨床的加工精度。

強大的系統功能

840D還可以實現許多特殊的NC功能，如：各種同步功能，多種補償功能，齒輪排隙功能。這些在同類系統中是難以看到的。



轉載請注明出處：蘇州吉海 http://www.mmake.cn/a/2022.htm
