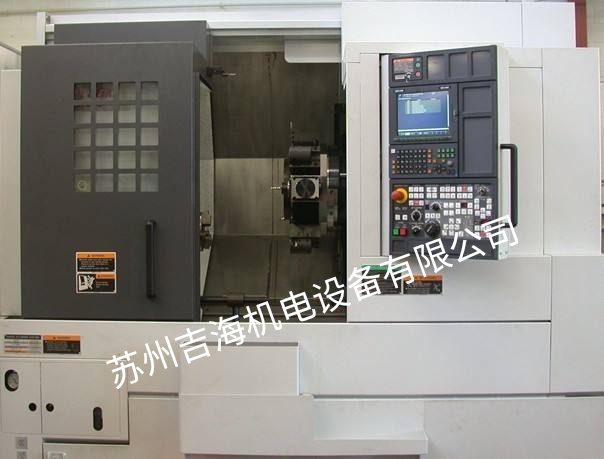

數控回零介紹與理解

發布者：宋麗影    來源：蘇州吉海機電設備有限公司     發布時間：2020-8-25

機床回零參考點有兩種情況: 一種是絕對值式的, 一種是增量式的。

對于增量式的來說又分為零脈沖在參考開關之外和零脈沖在參考開關之上。這兩種情況由機床數據MD34050 REFP- SEARCH- MARKER-REVERSE[O][編碼器零脈沖在參考開關的反向(編碼器號)]來決定。當MD34050=1時用上升沿觸發,而MD34050=0用下降沿觸發。

增量式的回參相對來說比較麻煩,它需要在每次開機或者傳輸程序后會造成參考點丟失,都要重新會參考點。為了防止發生事故可以設置MD20700 REFP-NC-START-LOCK=1 (未回參考點NC啟動禁止)來保護機床。



對于增量式來說有以下幾種方式會參考點:

1. 手動方式回參:它是通過設置相應的參數,然后點擊MCP上的Reform鍵觸發,至于回參的方向則由MD 34010 REFP--CAM--DIR-IS-MINUS (負向逼近參考點)的值來決定。如果按錯方向鍵或者按鍵的過程中中斷則程序沒有反映或者回參失敗。



2. 觸發方式回參:它是通過MD11300 JOG-INC-MODE-LEVELTRIGGRD(返回參考 點觸發方式)來決定的。將該數據設置為0時,只需要點擊相應的方向鍵,方向還是由MD34010來決定。如果按錯后程序沒有反映。它只需要點擊相應的方向鍵一下就可以自動回參考點。 其實并不只對進給軸有效,對主軸也也可以有效,那就是與機床參數MD34200ENC- REFP- MODE[n]有關。當該數據為1時,主軸也可以采用觸發方式回參,那就意味著我們可能不是用Bero回參了。如果有多個進給軸的話,它們可以按照順序回參,順序在MD34110 REFP--CYCLE--NR中定義,也可以都定義為同一個那么所有的軸就是同時進行。



3. 通道方式回參:使用接口信號”使能回參考點"(V32000001.0)啟動通道專用回參考點運行。系統使用信號“回參考點有效"(V33000001.0)響應成功啟動。使用通道專用回參考點時, 可以使每個通道軸回參考點(為此,系統內部模擬進給鍵正/負)。使用軸專用 MD34110 REFP-CYCLE- NR (通道專用的回參考點中的軸順序)可以確定進給軸按何種順序回參考點。如果在 MD34110 REFP--CYCLE- NR中定義的所有軸已經回參考點,則輸出信號”所有軸已回參考點"(33000004.2)。它很多時候需要程序員自己來編寫-個簡單的激活程序 ,相當于定義一-個鍵用來觸發通道回參。同樣它也可以對主軸有效。相關設計參數和觸發方式中的紅字部分相似。



4.  BERO回參對于主軸而言還有-種常用回參方法就是利用外部BERO來回參考點。它的基本原理就是在執行SPOS命令時,主軸由靜止啟動,主軸加速到MD34040定義的速度，與接近開關同步,并且以MD35300定義的速度定位。主軸旋轉方向由機床數據MD35350確定。常用的基本參數設置如下: 34200 ENC- REFP - MODE= 7接近開關作為主軸定向信號

34040 REFP - VELO- SEARCH - MARKER 實際值主軸定向速度(單位:轉/分)

34060 REFP - MAX_ MARKER_ DIST =720搜索接近開關的距離(單位:度)

35300 SPOS- POSCTRL- -VELO實際值主軸位控速度

35350 SPOS- POSITIONING- DIR 3/4主軸定向方向( 3-正/4-負)

另外還需要更改驅動參數:修改驅動數據:進入系統畫面[SHIFT]+[AL ARM] ,進入[機床數據]-→[驅動器數據] ?選相應的主軸參數SERVO ?選擇[ 顯示參數] :如果主軸BERO信號接到x20的端子設定參數P495[0]=2 ;如果接到x21的端子上則設定參數P495[0]=5 ,然后設定P971=1 ,等待P971由1變0或者點擊數據存儲軟件保存數據。

絕對值式回參相對來說能簡單一些,它不需要每次開機都要回參,但下載程序后仍會造成參考點失,所以必須在程序下載完成后在調試絕對值編碼器。

關于絕對值編碼器的調試過程:

1. 調整機床數據

30240 ENC_ _TYPE=4編碼器反饋類型(PO)

34200 ENC_ REFP_ MODE=0絕對值編碼器位置設定(PO)

34210 ENC_ REFP_ STATE=0絕對值編碼器狀態:初始



2. =進入“手動”方式,將坐標移動到-一個已知位置



3. 輸入已知位的位置值

34100 REFP_ SET_ POS機床坐標的位置(設置完成后屏幕上顯示的值,例如該值等于1則屏幕上顯示1 )



4. 激活絕對值編碼器的調整功能

34210 ENC_ REFP_ STATE = 1絕對值編碼器狀態:調整



1. 激活機床參數:按機床控制面板上的復位鍵,可激活以上設定的參數



2. 通過機床控制面板進入返回參考點方式。



3. 按照返回參考點的方向按方向鍵,無坐標移動,但系統自動設定了下列參數:

34090 REFP- MOVE- DIST- -CORR參考點偏移量34210 ENC- REFP- STATE = 2絕對值編碼器狀態:設定完畢。屏幕上的顯示位置為MD34100 設定的位置，回參考點結束。
