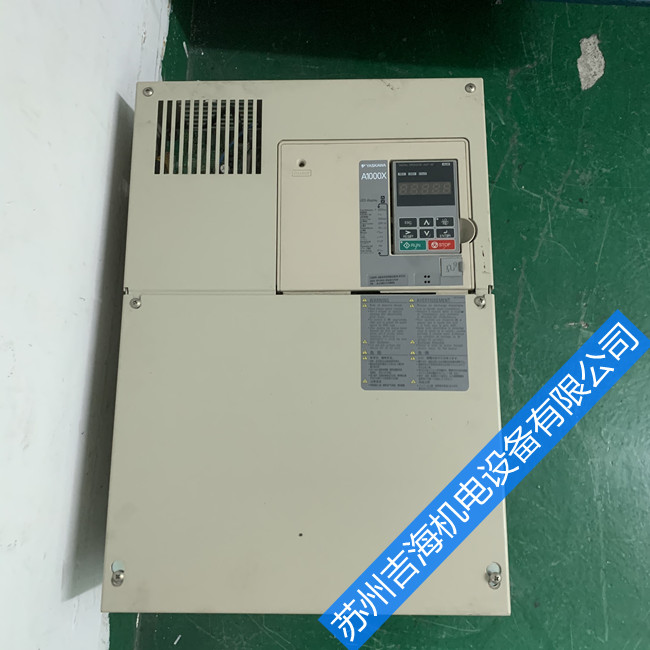

安川變頻器維修常見故障現象及分析

發布者：zyp    來源：蘇州吉海機電設備有限公司     發布時間：2021-9-13

   可修復安川變頻器:無顯示、過電流、輸出缺相、對地短路、不能啟動，不能調速、過電壓、輸出缺相、低電壓、過熱、過負載、過轉矩、馬達抖動、參數錯誤、模塊損壞、有顯示無輸出等故障。

安川變頻器維修常見故障現象及分析,

   （1）重新啟動時，一升速就跳閘。這是過電流十分嚴重的現象。主要緣由有：負載短路，機械部位有卡住;逆變模塊損壞;電動機的轉矩過小等現象惹起。

    （2）上電就跳，這種現象普通不能復位，主要緣由有：模塊壞、驅動電路壞、電流檢測電路壞。

    （3）重新啟動時并不立即跳閘而是在加速時，主要緣由有：加速時間設置太短、電流上限設置太小、轉矩補償（v/f）設定較高。

    1.變頻器一啟動就跳“oc”

    分析與維修：翻開機蓋沒有發現任何燒壞的跡象，在線丈量igbt（7mbr25nf-0）基本判別沒有問題，為進一步判別問題，把igbt拆下后丈量7個單元的大功率晶體管開通與關閉都很好。在丈量上半橋的驅動電路時發現有一路與其他兩路有明顯區別，經認真檢查發現一只光耦a30輸出腳與電源負極短路，改換后三路基本一樣。模塊裝上上電運轉一切良好。

    分析與維修：首先檢查逆變模塊沒有發現問題。其次檢查驅動電路也沒有異�，F(xiàn)象，估量問題不在這一塊，可能出在過流信號處置這一部位，將其電路傳感器拆掉后上電，顯現一切正常，故以為傳感器已壞，找一新品換上后帶負載實驗一切正常。

    2、過壓

    過電壓報警普通是呈如今停機的時分，其主要緣由是減速時間太短或制動電阻及制動單元有問題。

    變頻器在減速時，電動機轉子繞組切割旋轉磁場的速度加快，轉子的電動勢和電流增大，使電機處于發電狀態，回饋的能量經過逆變環節中與大功率開關管并聯的二極管流向直流環節，使直流母線電壓升高所致，所以我們應該著重檢查制動回路，丈量放電電阻沒有問題，在丈量制動管（et191）時發現已擊穿，改換后上電運轉，且快速停車都沒有問題。

    3、欠壓

    欠壓也是我們在運用中經常碰到的問題。主要是由于主回路電壓太低（220v系列低于200v，380v系列低于400v），主要緣由：整流橋某一路損壞或可控硅三路中有工作不正常的都有可能招致欠壓缺點的呈現，其次主回路接觸器損壞，招致直流母線電壓損耗在充電電阻上面有可能招致欠壓。還有就是電壓檢測電路發作缺點而呈現欠壓問題。

    變頻器的充電回路不是應用可控硅而是靠接觸器的吸合來完成充電過程的，因此以為缺點可能出在接觸器或控制回路以及電源部分，拆掉接觸器單獨加24v直流電接觸器工作正常。繼而檢查24v直流電源，經認真檢查該電壓是經過lm7824穩壓管穩壓后輸出的，丈量該穩壓管已損壞，找一新品改換后上電工作正常。

    變頻器同樣也是經過充電回路，接觸器來完成充電過程的，上電時沒有發現任何異�，F(xiàn)象，估量是加負載時直流回路的電壓降落所惹起，而直流回路的電壓又是經過整流橋全波整流，然后由電容平波后提供的，所以應著重檢查整流橋，經丈量發現該整流橋有一路橋臂開路，改換新品后問題處置。

    4、過熱

    過熱也是一種比較常見的缺點，主要緣由：周圍溫渡過高，風機堵轉，溫度傳感器性能不良，馬達過熱。

    變頻器，輸出電壓相差100v左右。

    分析與維修：翻開機器初步在線檢查逆變模塊（6mbi50n-0）沒發現問題，丈量6路驅動電路也沒發現缺點，將其模塊拆下丈量發現有一路上橋大功率晶體管不能正常導通和關閉，該模塊曾經損壞，經確認驅動電路無缺點后改換新品后一切正常。



轉載請注明出處：蘇州吉海 http://www.mmake.cn/a/2761.htm
