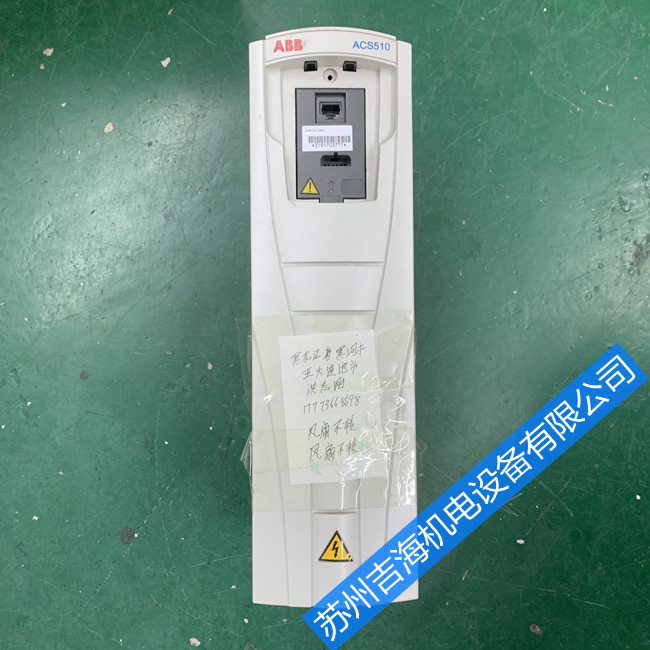

abb變頻器常見故障診斷與維修
發布者：zyp 來源：蘇州吉海機電設備有限公司 發布時間：2022-2-11
abb變頻器常見故障診斷與維修方法如下：
故障代碼分析法
ABB變頻器發生故障時，操作面板上有對應的故障代碼。 一般來說，處理變頻器的故障時，必須通過操作面板找出其故障代碼，并根據故障代碼進行深入分析。 其次，根據個人在變頻器維修過程中的經驗和常見故障代碼，介紹幾種常見故障處理方法。
1 .故障代碼： BRAKE FLT
故障原因：制動器故障，制動器打開超時或制動器打開不充分。
處理方法：現場打開剎車蓋，在程序中分別強制打開剎車線圈，觀察剎車限位打開的狀態，當剎車打不開或機構卡住時，更換剎車； 在限位開路距離遠離限位傳感器片的情況下，調整傳感器片的距離，確保其連接(根據筆者多年的設備管理經驗，電子感應式接近開關的故障率遠遠低于機械式開關，本部門的重要限位大部分從安裝前的機械式開關到電子感應式接近開關，
制動器打開超時時，制動器打開稍慢時，延長制動器打開延遲時間； 制動器打開非常慢，因此此時必須更換制動器的液壓推桿。
2 .故障代碼： MF COMM ERR
故障原因：主站、從站總線通信無效。
處理方法：檢查從站、從站總線連接和從站CH :到從站CH :的光纖連接。 檢查連接是否牢固，如果有松動，則需要重新插入，確認連接是否可靠。 另外，還需要檢查光纖通信是否正常，光纖頭是否清潔等，如果達不到要求，必須用精密電子設備清洗劑清洗，或者更換質量好的光纖。 即使上述情況均正常也無法解決故障時，只要在程序中強制變頻器接觸器的輸出線圈動作5min左右，就可以解決故障。
3 .故障代碼：短故障電路
故障原因：連接在外部的電機電纜故障或變頻器自身的硬件故障。
處理方法：拆下變頻器的輸出線，用兆歐表測量三相絕緣情況和三相電氣組，如電機或電纜有問題，更換電機和電纜； 輸出正常時，檢查變頻器的主電路，主要檢查IGBT、變頻器模塊、整流橋等。 如何判斷IGBT、逆變器模塊、整流橋是否正常？ 在這里，用測試儀的二極管文件測試上述健全的電氣部件。 測試結果如下：用萬用表的黑表筆對IGBT測量c，用紅表筆測量e時，電阻值為0.34MQ左右，相反無限大。 其他四種情況都是無限大的。
對于變頻器模塊，用萬用表的黑色表筆測量正極側，用紅色表筆測量負極側時，電阻值為0.67MQ左右，反之為無限大。 用萬用表測量接地極，用紅筆測量負極時，電阻值為0.34MQ左右，反之為無限大； 用萬用表測量正極一側，用紅筆測量接地極時，電阻值為0.34MQ左右，反之為無限大。 整流橋時，用萬用表的黑表筆進行測量用l、紅筆測量3時，電阻值為0.37Mt2左右，反之則為無限大。 其他四種情況都是無限大的。
如果測試結果與上述結果有很大偏差，建議更換。 如果考慮減少維護對生產時間的影響，建議直接更換變頻器。 更換一臺變頻器需要約2個小時的時間控制，但是如果因發生短CIR-cult故障代碼而進行維護，時間將遠遠超過2個小時，無法進行時間控制。
4，故障代碼： ambi網絡時間
故障原因：變頻器的工作環境溫度過低。 處理方法：考慮電氣室空調增加空調，提高變頻器的工作環境溫度； 如果想盡快重新開始工作，可以使用電動送風機等加熱工具來提高環境溫度。
主回路分析法
主回路分析法是指從變頻器的主回路著手，分析故障的原因和解決方法。 根據經驗，一般在遇到ABB逆變器主電路故障時，可以從以下方面著手。
1 .濾波器容量引起的故障
故障原因：電網電壓不穩定，內部溫度過高，零部件性能欠佳。
解決方法：主要是設備不穩定，容易受到電磁干擾；
更換優質設備，改善通風條件。
2 .變頻器過熱
故障原因：風扇不轉，風路堵塞。
解決方法：檢查風扇線圈是否損壞；
清掃冷風道灰塵堆積的HW父親，因油不足而死亡時，請先加入輕油，再加入固體潤滑脂；
更換新的冷風風扇時，有些風扇有自動旋轉信號，有些沒有風扇旋轉信號，因此要更換原型號的風扇。
3 .輸出電流過大
故障原因：輸出電流超過設定極限，跳閘。
解決方法：檢查電機負載是否短路；
檢查電機制動器是否完全打開
檢查機器的旋轉裝置是否靈活工作
判斷異步電動機運轉中是否有溫度上升、異味、異常聲音等現象； 確定電機和繞組線圈故障后，更換時注意原來的型號和參數。
4 .制動器故障
故障原因：制動器動作不充分，停止信號限位不起作用，制動器機械故障。
解決方法：
檢查制動器的供電是否正常；
檢查制動器的機械傳動是否正常；
檢查制動線圈的故障
檢查制動器的限位和返回信號；
檢查接觸器是否正常
接觸器的主要電氣故障是，某個觸點接觸不良，接觸端子的螺釘松動，修復新的部件進行更換。 制動器損壞時，更換新的下線和更換，更換時注意原型號和參數。
5 .編碼器故障故障原因：變頻器檢測出編碼器反饋的數據信號錯誤或與通信中斷。
解決方法：
檢查編碼器與電機或設備是否正常連接；
檢查編碼器信號電纜是否正確連接；
檢查編碼器和控制板的連接
檢查編碼器是否受到外圍設備的干擾；
修改編碼器的位置，排除其他干擾。
6 .干擾故障
故障原因：主要是傳導干擾和電磁感應干擾。
解決方法：
主要檢查各接地線的好壞；
檢查各屏蔽線是否正常連接。
abb變頻器維修
1、故障代碼分析法
ABB變頻器有故障的話，在操作面板上都有相 應的故障代碼，一般處理變頻器故障時，必須在操作 面板上找到它的故障代碼，根據故障代碼再做深層次的分析。根據十年變頻器維修過程中的經驗和一些常見的故障代碼，說說常見故障 怎么處理的方法。
1. 故障代碼：BRAKE FLT
故障原因：制動器故障，制動器打開超時或制動器打開不到位。
處理方法：在現場打開制動器的罩子，程序中分別強制打開制動器線圈，觀察制動器限位打開狀態，如果制動器打不開或機構卡勁，更換制動器；如果限位打開距離限位感應片距離遠，調整感應片的距離并確保其緊固
如果制動器打開超時，可采用兩種方法：
①制動器打開稍微緩慢的情況下，把制動器打開延時時間加長；
②制動器打開非常緩慢，此時必須更換新的制動器液力推桿。
2. 故障代碼：MF COMM ERR
故障原因：主、從總線通訊無效。
處理方法：檢查主、從總線連接和主機CH：到從機CH：之間的光纖連接�？纯催B接是否緊密，如果松動，需重新插入并確認連接可靠。另外，還需檢查光纖通訊是否正常以及光纖頭是否清潔等，如果達不到要求的話，必須用精密電子儀器清洗劑清洗或者更換質量良好的光纖。如果上述情況都正常還是無法消除故障的話，在程序中強制變頻器接觸器輸出線圈動作5min左右，故障即可消除。
3. 故障代碼：SHORT CIRCUIT以及2340
故障原因：外部連接的電機電纜故障或變頻器自身硬件故障。
處理方法：脫開變頻器的輸出線，用兆歐表測量三相對地絕緣情況和三相電組，如果電機或電纜有問題，更換電機和電纜；如果輸出正常的話，就檢查變頻器的主回路，主要檢查IGBT、逆變塊和整流橋等。如何判斷IGBT、逆變塊和整流橋是否正常呢，這里我把上述完好電器件用萬用表二極管檔進行測試，
測試結果如：①對于IGBT，萬用表黑表筆測C，紅表筆測E時，阻值為0．34MQ左右，反之無窮大。其它四種情況均為均無窮大。②對于逆變塊，萬用表黑表筆測正極，紅表筆測負極時，阻值為0．67MQ左右，反之無窮大。萬用表黑表筆測接地極，紅表筆測負極時，阻值為0．34MQ左右，反之無窮大；萬用表黑表筆測正極，紅表筆測接地極時，阻值為0．34MQ左右，反之無窮大。③對于整流橋，萬用表黑表筆測l，紅表筆測3時，阻值為0．37Mt2左右，反之無窮大。其它四種情況均為均無窮大。
如果測試結果與上述結果偏差太大的話，建議更換。如果考慮減少維修對生產時間影響的話，筆者建議直接更換變頻器比較可取，因?yàn)楦鼡Q一臺變頻器需要時間可控，大約2h，而因?yàn)槌霈F(xiàn)SHORT CIR—CUlT故障代碼而維修的話，時間遠超過2h，而且時間不可控。
4. 故障代碼：AMBINET TEMP
故障原因：變頻器工作環境溫度過低。處理方法：電氣室空調考慮增加空調，提高變頻器工作環境溫度；如果應急想盡恢復快作業的話，可以使用電吹風等加熱工具提高環境溫度。
2主電路分析法
主電路分析法就是從變頻器的主電路著手，分析引起故障的原因與解決方法。根據經驗，一般遇見ABB變頻器主電路故障時，可從以下幾個方面著手。
1. 濾波電容所引起故障
故障原因：電網電壓不穩，和內部溫度過高，元件性能不好。
解決方法：
①主要是設備不穩，易受電磁干擾；
② 更換優質元件，改善通風條件。
2.變頻器超溫
故障原因：風扇不轉、風道堵死。
解決方法：
①檢查風扇線圈是否損壞；
②清理冷風道積塵鬟爹如缺油卡死的應先加輕油、在加些固體潤滑脂；
③在更換新冷風風扇時，要注意有的風扇帶自動轉動信號，有的不帶風扇轉動信號，換原型號風扇。
3. 輸出電流過大
故障原因：輸出電流超過設定極限、跳閘。
解決方法：
①檢查電機負載是否短路；
②檢查電機制動器是否完全打開；
③檢查機械轉動裝置是否運轉靈活；
④判斷異步電動機運轉過程中是否有溫升、有異味、有異響等現象；⑤在確定電機和繞組線圈故障后，更換時注意原有型號和參數。
4. 制動器故障
故障原因：制動器運轉不到位，到位信號限位不起作用，制動器機械故障。
解決方法：
①檢查制動器供電是否正常；
②檢查制動器機械傳動是否正常；
③檢查制動器線圈故障；
④檢查制動器限位及返回信號；
⑤檢查接觸器是否正常；
⑥接觸器主電故障，是由某一觸點接觸不好或是接觸端子螺釘松動，采取修復和更換新元件，制動器損壞應采取從新下線和更換，更換時注意原有型號和參數。
5. 編碼器故障
故障原因：變頻器檢測到編碼器反饋回來的數據信號出錯或與通訊中斷。
解決方法：
①檢查編碼器與電機或設備連接是否正常；
②檢查編碼器信號電纜是否完好；
③檢查編碼器與控制板的連接；
④檢查編碼器是否受周圍設備干擾；
⑤校正編碼器位置，排除其它干擾。
6. 干擾故障
故障原因：主要是傳導干擾和電磁感應干擾。
解決方法：
①主要是檢查各接地線是否良好；
② 檢查各屏蔽線是否連接正常。
