發布者:zyp 來源:蘇州吉海機電設備有限公司 發布時間:2022-5-30

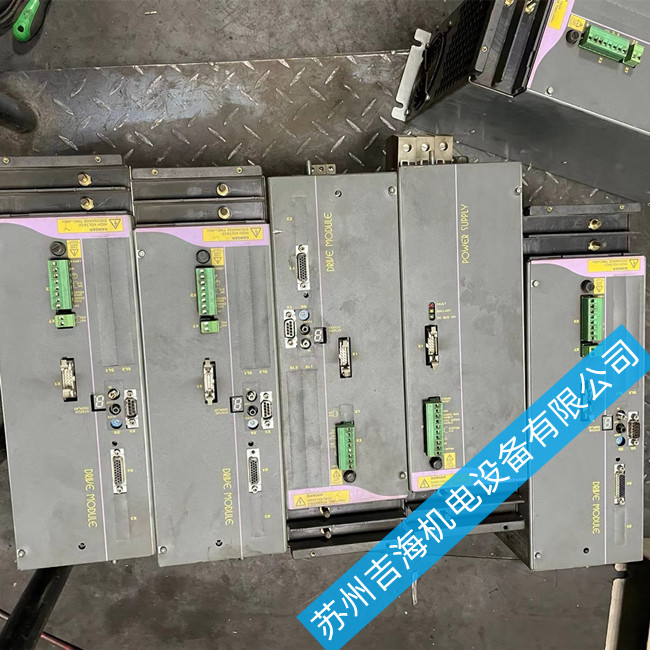

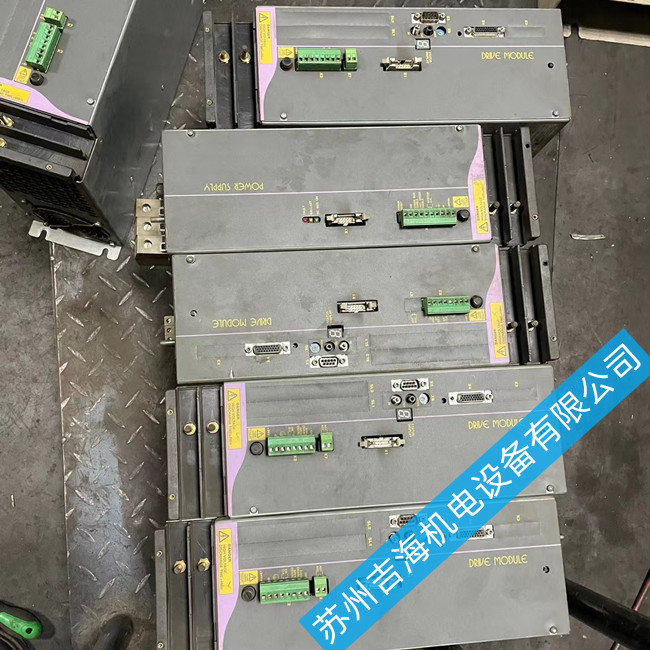

故障處理:在發格伺服驅動器修理中,遇到這種情況要先檢查底板,測量V34場效應管2K225,假如發現柵極保護貼片電阻24S2變值為430kS2,電源變壓器T16二次繞組之間,經V58串聯銜接的5只相并聯的100S2電阻值為33S2,就需要拆下測1002電阻,假如發現其間一只已變值為10MS2,另一只電阻變值為1MS2,那么就需要修理人員更換24S、100S2電阻。更換完成后,重啟機器,設備故障解除。
發格伺服驅動器故障維修,故障分析方法及故障原因分析解說
(1)當機床開機后,CNC工作正常,“機床鎖住”等信號已釋放,按下方向鍵后系統顯示動(坐標軸位置值在變化),但實際伺服電動機不轉,直流伺服電動機不轉故障綜述 可能原因 檢查步驟 排除措施 動力線斷線或接觸不良 依次用萬用表測量動力線R、S、T端子 正確連接動力線 使能信號(ENABLE)沒有送到速度控制單元 如果沒有使能信號,通常驅動器上的PRDY指示燈不亮 確保使能的條件,正常使能 速度指令電壓(VCMD)為零 測量數控裝置的速度指令電壓輸出端口是否有輸出 確保數控裝置由指令電壓輸出 如果數控裝置端有輸出,測量速度指令線的驅動器端是否有電壓 確保指令輸出電壓傳輸?shù)轿?永磁體脫落 更換永磁體或電動機 制動器未松開 檢查制動器。損壞。
(2) 當機床長期不運行時的保養 當機床長達幾個月不開動的情況下,要對全部電刷進行檢查,并要認真檢查換向器表面是否生銹。如有銹,要用特別緩慢的速度,充分、均勻的運轉。經過1~2h后再行檢查,直至處于正常狀態,方可使用機床。
(3) 電動機的日常維護
①每天在機床運行時的維護檢查。在運行過程中要注意觀察的旋轉速度;是否有異常的振動和噪聲;是否有異常臭味;檢查電動機的機殼和軸承的溫度;
②定期維護。由于直流伺服電動機帶有數對電刷,55頁 旋轉時,電刷與換向器摩擦而逐漸磨損。電刷異;蜻^度磨損,會影響工作性能,所以對直流伺服電動機的日常維護也是相當必要的。要每月定期對電刷進行清理和檢查。數控車床、銑床和加工中心的直流伺服應每年檢查一次。
