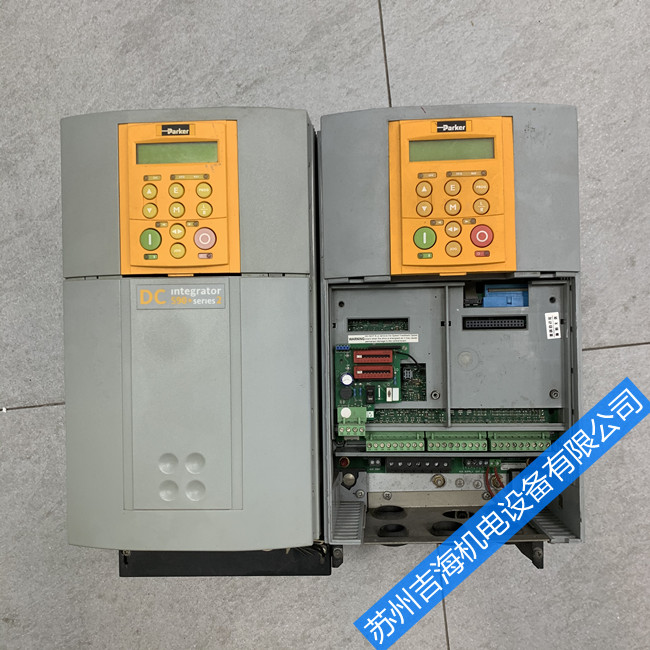

ssd590報警代碼及處理
發布者：zyp 來源：蘇州吉海機電設備有限公司 發布時間：2022-1-18
當調速器出現跳閘時，顯示屏?xí)⒓闯霈F(xiàn)一條信息，說明跳閘原因，可能出現的跳閘消息如下表
跳閘消息和含義
可能的跳閘原因
超速報警（OVER SPEED）電動機的速度反饋信號超過了額定速度的125%時，就會出現這樣的報警
速度回路調整不良（報警只在且人編碼器或電樞電壓反饋選擇時才運行
丟失脈沖（MISS PULSE）
控制器連續監視電樞電流波形，如果控制器或組件內發生故障，很可能使正常的6脈沖電樞電流波形中丟失一個或幾個脈沖。
丟失脈沖處理方法：①做好電流環優化
②正確調節速度環參數。
③檢查脈沖觸發插頭是否有斷開或松動現象
勵磁過電流（FIELD OVER I）勵磁的電流值超過設定值的120%
如果選用電流控制方式，控制器便檢查勵磁電流是否超過校準值的120%。
散熱片跳閘（HEATSINK TRIP）調速器散熱片溫度太高
大功率的590裝置都配有風機，強制冷卻空氣流過散熱器，如果風機發生故障，或者冷卻空氣受阻，造成散熱器過熱報警。發生這種報警，檢查散熱風機是否正常工作，散熱片上面的灰塵是否太多，熱敏開關元件是否損壞
過電壓（OVER VOLTS）電機電樞電壓超過額定電壓的120%
電樞連接松動
勵磁電壓調整不良
勵磁電流回路調整不良
速度回路調整不良
熱敏電阻（THERMISTOR） 電動機溫度太高
電機的通風不夠，主要檢查電機冷卻風機是否有堵塞現象。同時請檢查電機的測溫元件是否損壞。
速度反饋（SPEED FEEDBACK）
速度反饋與電樞電壓反饋之間的差別高于“速度反饋報警等級設定”參數的值，如果“弱磁啟用”（FLD WEAK ENBALE）參數已經啟動，在弱磁區域速度反饋小于10%
編碼器故障（ENCODER FAILED）
速度把饋選擇參數已經設定到編碼器但是編碼板配件沒有安裝。同時請檢查編碼器的連線
勵磁故障（FIEDL FAIL）
打開電路上電機的勵磁檢查并測定勵磁阻抗，主要原因是開路。同時請檢查勵磁模塊是否損壞，對應的熔斷器也要檢查
三相故障（3 PHASE FAILED）
控制器檢測不到L1,L2,L3電源的時候，電源發生故障，3相電源報警便啟動�？赡茉颍孩倏刂破鞯�3相編碼保險熔斷，這個故障大部分由勵磁部分問題引起保險熔斷，一般是L1和L2相保險壞
②主回路3相快熔斷，這個故障一般由調速器模塊壞，或者電機故障造成，當然也不排除短路原因
鎖相（PHASELOCK）
供應頻率超出了45-46赫茲的范圍，請用進線電抗器，或其它平波元件
5703接收錯誤（RCV ERROR）
P3串行口接收和發送信息時，590會檢測查收到的數據是否有效，如果無效，便會報警
堵轉跳閘（STALL TRIP）
在電機靜止時（AT ZERO SPEED 參數顯示 TRUE），電流值超過了“故障停止閥值”（STALL THRESHOLD）參數值，并且時間長于“故障停機跳閘延遲”（STALL TRIP DELAY）參數值
過電流跳閘（OVER I TRIP）電流反饋值超過額定電流的280%
出現這一故障請安以下步驟解決：
①電機的絕緣電阻是否過低
②電流回路是否做過自動調整
③請檢查是否有功率模塊有損壞
ACCTS故障（ACCTS FAILED）交流電流變壓器插頭與調速器電源板的連接錯誤
傳動裝置用交流互感器監視電動機的電樞電流，這種互感器安裝在散熱器的匯流排上，如果互感器的插頭脫落或者松動會引起這個故障報警
自動調整中止（AUTOTURNE ABORT）自動調整序列中止
在做自動調整過程中，如果慣性停機，程序停機，啟動運行端被禁止或復位這些信號有問題，調速器會發出這一報警
自動調整調錯誤（AUTOTUNE ERROR）速度反饋超過額定速度的20%，或勵磁電流反饋超過額定勵磁的6%
在速度反饋大于20%額定速度，或勵磁電流反饋超過額定勵磁的6%，怎動調整失誤報警便會產生
遠程跳閘（REMOTE TRIP）
“遠程序列”（REM SEQUENCE）參數的“遠程跳閘”標記設為0
配置禁止（CONFIG INHIBIT）
在“配置調速器”模式下，調速器有了啟動信號
校準禁止（CALIB INHIBIT）
校準故障
通訊故障代碼X(COMMOS FAULT CODE)
操作站故障
0XF003 預備故障
代碼不存在，更換電源板或底盤
0XF004 輔助接觸器打開
內部輔助3相接觸器不能閉合
0XF005 外部跳閘
外部跳閘端子C1 C2開路
0XF006 遠程跳閘
遠程程序(REM SEQUENCE)參數的遠程跳閘標記設為0
0XF003 輔助電源故障
檢查輔助電源或主輸入
自動檢測報警和含義
可能的報警原因
(EEPROM)求校驗和故障
（EEPROM）(CHECKSUM FAIL)參數未保存或被破壞
（報警在加電或在上載UDP傳送的未端出現）
加載了被破壞的UDP文件，按E鍵執行參數保存，調速器將返回到出廠默認值
啟用配置（ENABLE CONFIG）啟用配置參數在啟用狀態被遺失
為“啟用配置”參數選擇禁用
語言求校驗和故障（LANGUAGE CHECKSUM FAIL）選擇了不正確的語言或誤用
（報警在加電或在上載UDP傳送的未端出現）
加載了被破壞的UDP文件，按E鍵并重新加載正確的語言或重新選擇第二語言。
INITCAL FAIL 模擬輸入的自校準超過了正常公差
（報警在加電時出現）作為臨時措施，每次按下E鍵時公差可增加0.1%，但是這個報警消息表示有硬件故障存在
IA FBK CALFAIL/IAINST CALFAIL 電樞電流的自校準已失敗
（報警在加電時出現）如果將設備斷電再接通仍不能解決問題，則懷疑是硬件故障。
報警信息：當跳閘發生時，MMI上將出現一個報警信息，“報警狀態”（ALARM STATUS）菜單中同時顯示跳閘信息。
“正常存儲”（HEALTH STORE）和“正常字”（HEALTH WORD）顯示十六進制值的參數信息，或者當出現一個以上的報警時顯示十六進值的總和。這樣，單一的值可能代表著一個報警或多個報警。
注：十六進制指的是在計數時以16為基數而不是以10為基數的通常算法。所使用的16上“數字“是從0—9 A—F，因此，一個8位字節由00 到FF范圍內的兩個字符來表示，而一個16位字則由0000到FFFF范圍內的四個字符來表示。
最后報警（LAST ALARM）
“最后報警”所顯示的是已經顯示過的最后報警信息。要將這一參數復位，只需簡單的按一下向下按鈕就可以清除報警。也可以將輔助電源開關關閉后再開啟，顯示示“無有效的報警”（NO ACTIVE ALARMS）.
正常字（HEALTH WORD）
這一參數用來持續監控調速器的狀態，當添加或清除報警時，顯屏將立即更新，顯示這些報警的十六進制總和。當“啟動”C3 輸入為高電平，且當沒有跳閘條件存在時，其值回復到0X0000
正常存儲（HEALTH STORE）
它顯示的是引起跳閘的第一次報警的十六進制值。當“啟動”C3 輸入為高電平，且當沒有跳閘條件存在時，其值回復到0X0000 。
ssd590報警記錄
最后報警、正常字和正常存儲
跳閘
跳閘代碼
最后一位
第三位
第二位
第一位
沒有激活的報警
0
超速
1
1
丟失脈沖
2
2
勵磁過電流
4
3
散熱片跳閘
8
4
電機溫度傳感器
1
5
過電壓
2
6
速度反饋
4
7
編碼器故障
8
8
勵磁故障
1
9
三相故障
2
10
相位鎖定
4
11
5703接收失誤
8
12
堵轉跳閘
1
13
過電流跳閘
2
14
其它
4
15
交流互感器故障
8
對最后報警參數來講，其它（OTHER）將被下面的跳閘代碼代替
14
自動調整錯誤
F
0
0
1
14
自動調整無效
F
0
0
2
14
外部跳閘
F
0
0
5
14
遠程跳閘
F
0
0
6
14
配置使能
F
2
0
0
14
無操作站
F
4
0
0
14
PCB版本
F
F
0
5
14
產品代碼
F
F
0
6
當一個以上的跳閘同時顯示時，跳閘字便只相加在一起形成顯示值。在每個數字內，10-15之間的值用A到F字母顯示。
例如，當“正常字”參數為01A8時，它代表第三位為1，在第二位為8和2，（8+2=10，顯示為A）,第一位為8.反過來，它代表處于活動狀態的跳閘“勵磁故障”（FIELD FAILED）、“編碼器故障”（ENCODER FAILED）、“過電壓”（OVER VOLTS）和“散熱器跳閘”（HEATSINK TRIP）.
對于調速器不能解決的報警，我們可以通過禁止報警的方式，把某個無關緊要的報警屏蔽。下面我們講解怎樣通過調速器的菜單將丟失脈沖報警和電機熱敏電阻及散熱片跳閘禁止。
禁止丟失脈沖報警步驟：
調速器菜單：口令（PASSWORD） ，輸入口令(ENTER PASSWORD)：0X1311à系統菜單（SYSTEM）à系統保留菜單(RESERVED)à僅供工廠使用(FACTORY USE ONLY) à系統正常禁止（HEALTH INHIBIT）,進入后輸入0X0002,退出保存參數。再啟動，問題不會再次出現。
禁止電機熱敏電阻報警步驟：
調速器菜單：口令（PASSWORD） ，輸入口令(ENTER PASSWORD)：0X1311à系統菜單（SYSTEM）à系統保留菜單(RESERVED)à僅供工廠使用(FACTORY USE ONLY) à系統正常禁止（HEALTH INHIBIT）,進入后輸入0X0010,退出保存參數。再啟動，問題不會再次出現。
禁止散熱片跳閘報警步驟：
調速器菜單：口令（PASSWORD） ，輸入口令(ENTER PASSWORD)：0X1311à系統菜單（SYSTEM）à系統保留菜單(RESERVED)à僅供工廠使用(FACTORY USE ONLY) à系統正常禁止（HEALTH INHIBIT）,進入后輸入0X0008,退出保存參數。再啟動，問題不會再次出現。
