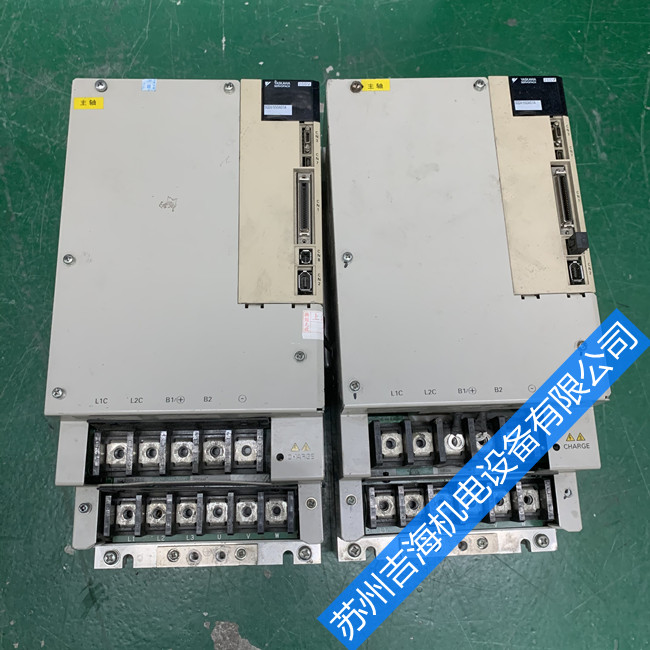

安川伺服驅動器維修案例方案解剖
發布者：zyp 來源：蘇州吉海機電設備有限公司 發布時間：2022-2-23
安川伺服驅動器維修常見故障： 無顯示、黃燈不亮、缺相、過流、過壓、欠壓、過熱、過載、失速、編碼器異常、參數錯誤、有顯示無輸出、炸模塊、模塊損壞、不能啟動維修、電源跳閘、輸出電壓低、輸出點無輸出、紅色燈亮、啟動無反應、開關電源損壞等.
A.00 *值數據錯 *值錯誤或沒收到
A.02 參數中斷 用戶參數檢測不到
A.04 參數設置錯誤 用戶參數設置超出允許值
A.10 過流 電源變壓器過流
A.30 再生電路檢查錯誤 再生電路檢查錯誤
A.31 位置錯誤脈沖溢出 位置錯誤,脈沖超出參數Cn-1E設定值
A.40 主電路電壓錯誤 主電路電壓出錯
A.51 過速 電機轉速過快
A.71 過載(大負載) 電機幾秒至幾十秒過載運行
A.72 過載(小負載) 電機過載下連續運行
A.80 *值編碼器差錯 *值編碼器每轉脈沖數出錯ssszxx f
A.81 *值編碼器失效 *值編碼器電源不正常
A.82 *值編碼器檢測錯誤 *值編碼器檢測不正常
A.83 *值編碼器電池錯誤 *值編碼器電池電壓不正常
A.84 *值編碼器數據不對 *值編碼器數據接受不正常
A.85 *值編碼器轉速過高 電機轉速超過400轉/分后編碼器打開
A.A1 過熱 驅動器過熱
A.B1 給定輸入錯誤 伺服驅動器CPU檢測給定信號錯誤
A.C1 伺服過運行 伺服電機(編碼器)失控
A.C2 編碼器輸出相位錯誤 編碼器輸出A、B、C相位出錯
A.C3 編碼器A相B相斷路 編碼器A相B相沒接
A.C4 編碼器C相斷路 編碼器C相沒接
A.F1 電源缺相 主電源一相沒接
A.F3 電源失電 電源被切斷
CPF00 手持傳輸錯誤1 通電5秒后,手持與連接仍不對
CPF01 手持傳輸錯誤2 傳輸發生5次以上錯誤
A.99 無錯誤 操作狀態不正常
安川伺服驅動器維修的幾種方法:
一、有關參數編輯位置比例增益
1、設定位置環調節器的比例增益;
2、設置值越大，增益越高，剛度越大 安川伺服驅動器維修，相同頻率指令脈沖條件下，位置滯后量越小。但數值太大可能會引起振蕩或超調;
3、參數數值由具體的伺服系統型號和負載情況確定。
二、位置前饋增益
1、設定位置環的前饋增益;
2、設定值越大時，表示在任何頻率的指令脈沖下，位置滯后量越小;
3、位置環的前饋增益大，控制系統的高速響應特性提高，但會使系統的位置不穩定 驅動器維修，容易產生振蕩;
4、不需要很高的響應特性時，本參數通常設為0表示范圍：0~100%。
三、速度比例增益
1、設定速度調節器的比例增益;
2、設置值越大，增益越高，剛度越大。參數數值根據具體的伺服驅動系統型號和負載值情況確定。一般情況下，負載慣量越大，設定值越大;
3、在系統不產生振蕩的條件下，盡量設定較大的值。
安川伺服驅動器維修的幾種方法就介紹完了，希望能夠給大家?guī)韼椭�。如果有什么不明白的地方，可以留言給小編，小編會盡快回復大家的。安川品牌在工業機器人市場是非常出名的，它是機器人技術的領軍人物，帶領著機器人行業的發展。
